進口不銹鋼電動三片式球閥
德***萊克閥門中***總代理-germany lik valves international
產品簡介：
進口不銹鋼電動三片式球閥采用 體化結構，與電動執行機構相配，有輸入控制信號（4-20mADC或1-5VDC）及單相電源即可控制運轉，具有功能強、體積小、輕便宜人、性能可靠、配套簡單、流通能力大、適合于多種場合。目前該閥廣泛應用于食品、環保、輕工、石油、造紙、化工、教學和科研設備、電力等行業的工業自動控制系統中。
工作原理：
進口不銹鋼電動三片式球閥適用于兩位切斷、調節的場合。閥與執行機構的連接采用直連方式，電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA信號220VAC電源，根據閥位反饋信號與設定值比較偏差對執行機構驅動電機進行智能步距調整(PID調節)，以實現與執行機構配套的閥門或其他裝置開度的精確定位，同時輸出4～20mADC的位置反饋信號。內螺紋電動球閥具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。
產品特點：
1.球閥和電動執行器之間無支架連接， 體化的外型結構緊湊，減少設備空間。
2.球閥閥座采用彈性密封結構，密封可靠，啟閉輕松。
3.球閥閥體鑄造采用德***引進的 進工藝，結構合理、造型美觀。
4.閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖擊。
主要技術參數：
閥體
|
閥體形式
|
內螺紋精鑄閥體
|
|
公稱通徑
|
DN6～100mm
|
|
公稱壓力
|
PN1.6、2.5、4.0、6.4 MPa；ANSI 150 300 600LB；JIS 10 20 30K
|
|
連接形式
|
管螺紋(G)、錐螺紋(NPT)
|
|
閥蓋形式
|
體式
|
|
壓蓋型式
|
壓帽擰緊式
|
|
密封填料
|
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
|
閥內件
執行機構
|
執行器型號
|
DSR、3810R、DZW、HQ、PSQ電動執行機構
|
|
主要技術參數
|
電源電壓：220V/50Hz、380V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC
|
|
防護等 ：相當IP65(或IP67)、隔爆標志：ExdⅡBT4、手操功能：手柄
|
|
環境溫度：-25～+70℃、環境濕度：≤95%
|
※注：如需詳細執行器參數，請進入電動執行器頁面進行查閱。
主要零件材料
|
1
|
左閥體
|
WCB、CF8、CF8M、CF3M
|
|
2
|
閥座
|
PEFE、PPL、304、316
|
|
3
|
球體
|
WCB、CF8、CF8M、CF3M
|
|
4
|
密封圈
|
PTFE/金屬石墨纏繞墊片
|
|
5
|
右閥體(中閥體)
|
WCB、CF8、CF8M、CF3M
|
|
6
|
閥桿
|
2Cr13304、316、316L
|
|
7
|
填料壓蓋
|
WCB、CF8、CF8M、CF3M
|
主要性能指標
|
公稱通徑DN(mm)
|
6
|
8
|
10
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
允許壓差(MPa)
|
≤公稱壓力
|
|
動作范圍
|
0～90°
|
|
泄露量Q
|
按GB/T4213-92，小于額定KV0.01%
|
|
基本誤差
|
±1%
|
|
回差
|
±1%
|
|
死區
|
≤1%
|
主要性能參數
|
試驗壓力(Mpa)
|
公稱壓力(Mpa)
|
壓力 (class)
|
JIS(Mpa)
|
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
150
|
300
|
600
|
10K
|
20K
|
|
強度試驗
|
2.4
|
3.8
|
6.0
|
9.6
|
15.0
|
3.1
|
7.8
|
15.3
|
2.4
|
3.8
|
|
密封試驗
|
1.8
|
2.8
|
4.4
|
7.0
|
11.0
|
2.2
|
5.6
|
11.2
|
1.5
|
2.8
|
|
氣密試驗
|
0.5～0.7
|

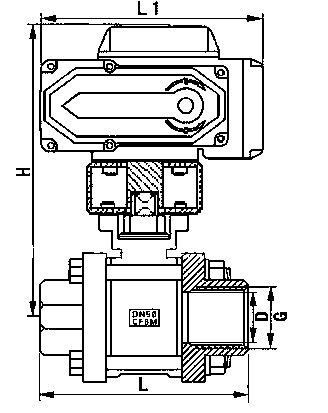

進口不銹鋼電動三片式球閥外形尺寸：
|
尺 寸(mm)
|
6
|
10
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
三片式
|
G
|
1/4″
|
3/8″
|
1/2″
|
3/4″
|
1″
|
1 1/4″
|
1 1/2″
|
2″
|
2 1/2″
|
3″
|
4″
|
|
D
|
11.6
|
12.7
|
15
|
20
|
25
|
32
|
38
|
50
|
64
|
78
|
98
|
|
L
|
65
|
65
|
67
|
82
|
91
|
108
|
129
|
148
|
186
|
206
|
240
|
|
對焊式
|
D
|
18
|
18
|
24
|
28
|
34
|
41
|
49
|
62
|
78
|
94
|
124
|
|
d
|
11.6
|
12.7
|
15.8
|
20
|
25
|
32
|
38
|
50
|
64
|
78
|
98
|
|
L
|
65
|
65
|
67
|
82
|
91
|
108
|
129
|
148
|
186
|
206
|
240
|
|
承插焊
|
D
|
11.6
|
12.7
|
15
|
20
|
25
|
32
|
38
|
50
|
64
|
78
|
98
|
|
D1
|
14.1
|
17.6
|
21.8
|
27.5
|
34.7
|
43.0
|
49.0
|
61.5
|
77.0
|
90.0
|
115.2
|
|
L
|
65
|
65
|
67
|
82
|
91
|
108
|
129
|
148
|
186
|
206
|
240
|
|
A
|
9.5
|
9.5
|
9.5
|
11.1
|
12.7
|
14.3
|
15.9
|
17.4
|
26.9
|
28.8
|
34.5
|
|
二片式
|
D
|
10
|
12
|
15
|
20
|
25
|
32
|
38
|
50
|
64
|
78
|
98
|
|
L
|
56
|
56
|
75
|
80
|
90
|
110
|
120
|
140
|
160
|
178
|
216
|
|
L1
|
88
|
88
|
88
|
88
|
155
|
155
|
155
|
208
|
208
|
256
|
256
|
|
H
|
142
|
142
|
142
|
152
|
213
|
225
|
235
|
265
|
280
|
300
|
330
|
|
額定功率
|
5W
|
5W
|
5W
|
5W
|
15W
|
15W
|
15W
|
25W
|
25W
|
50W
|
50W
|
|
額定電流
|
0.01A
|
0.01A
|
0.01A
|
0.01A
|
0.2A
|
0.2A
|
0.2A
|
0.5A
|
0.5A
|
0.8A
|
0.8A
|
訂貨說明
1、電源電壓：DC24V、DC220V、AC110V、AC220V、AC380V
2、介質類型、溫度、壓力
3、控制類型：開關型、無源觸點型、閥位信號反饋型，智能調節型
4、智能調節型：輸入信號4-20mA，1-5V，0-10V，輸出信號:4-20mA，1-5V，0-10V
