BK3150 | PROFIBUS DP “緊湊型”總線耦合器

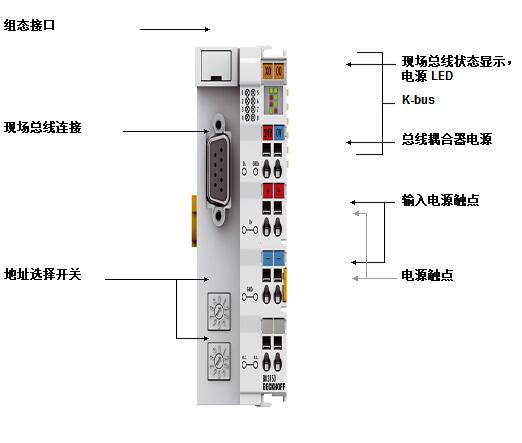

用于 PROFIBUS DP 的“緊湊型”總線耦合器 BK3150 擴展了 Beckhoff 總線端子模塊系統，具有外形精巧、性價比高的特點。 多可以連接 64 個總線端子模塊；通過端子模塊總線擴展，則 多可連接 255 個總線端子模塊。PROFIBUS 總線耦合器具有自動檢測波特率的功能（ 大為 12 Mbaud），有兩個地址選擇開關用于地址分配。對于現場總線連接，可以提供 個用于 ZS1031-3000 或 ZB3100 PROFIBUS 連接器的 D-sub 9 針接口。
| 系統參數 |
PROFIBUS | BK3150 |
| I/O 站數量 |
100 個，帶中繼器 |
| I/O 點數 |
約 6000 個，取決于總站 |
| 數據傳輸介質 |
屏蔽銅纜, 2 x 0.25 mm² |
| 大電纜長度 |
| 1,200 m |
1,000 m |
400 m |
200 m |
100 m |
|
| 數據傳輸速率 |
9.6/19.2/
93.75 kbaud |
187.5 kbaud |
500 kbaud |
1,500 kbaud |
…3, 6, 12 Mbaud |
|
| 數據傳輸時間 |
| 約 3 ms（10 個站，每個站中有 32 位數字量輸入和 32 位數字量輸出） |
|
|
約 0.5 ms |
|
|
| 技術參數 |
BK3150 |
| 總線端子模塊數量 |
64 (通過 K-bus 擴展可達 255) |
| 現場總線的 大字節數 |
128 byte 輸入和 128 byte 輸出 |
| 數據傳輸速率 |
自動檢測 大 12 Mbaud |
| 總線接口 |
1 個 D-sub 9 針接口，帶屏蔽 |
| 電源 |
24 V DC (-15 %/+20 %) |
| 輸入電流 |
70 mA + (總 K-bus 電流)/ 大 4, 500 mA |
| K-bus 供電電流 |
1,000 mA |
| 電源觸點 |
大 24 V DC / 大 10 A |
| 電氣隔離 |
500 Vrms （電源觸點/電源電壓/ 現場總線） |
| 重量 |
約 100 g |
| 工作/儲藏溫度 |
0…+55 °C/-25…+85 °C |
| 相對濕度 |
95 %，無冷凝 |
| 抗振/抗沖擊性能 |
符合 EN 60068-2-6/EN 60068-2-27/29 標準 |
| 抗電磁干擾/抗電磁輻射性能 |
符合 EN 61000-6-2/EN 61000-6-4 標準 |
| 防護等 /安裝位置 |
IP 20/可變 |
