產品介紹
進口自力式壓力調節閥(以下簡稱壓力閥)是 種無需外來能源而只依靠調介質自身的壓力變化進行自動調節壓力的節能型產品．具有測量、執行、控制的綜合功能。廣泛適用于石油、化工、冶金、輕工等工業部門及城市供熱、供噯系統。本產品可用于非腐蝕性( 高溫度350℃)的液體、氣體和蒸汽等介質的壓力控制裝置。

產品詳情

德***萊LIK克品牌-進口自力式調節閥是 種無需外來能源而只依靠被調介質自身的壓力變化進行自動調節壓力的節能型號產口，具有測量、執行、控制的綜合功能。廣泛用于石油、化工，冶金、輕工等工業部門及城市供熱、供暖系統。本產品可用于非腐蝕性（ 高溫度350度）的液體、氣體和蒸汽等介質壓力控制裝置。

進口自力式調節閥結構

本產品為直接作用型自力式壓力調節閥，由閥體、閥芯部件、閥蓋、頂盤、上、下膜蓋、膜片、彈簧、調節螺母等零部件所組成。

進口自力式調節閥工作原理

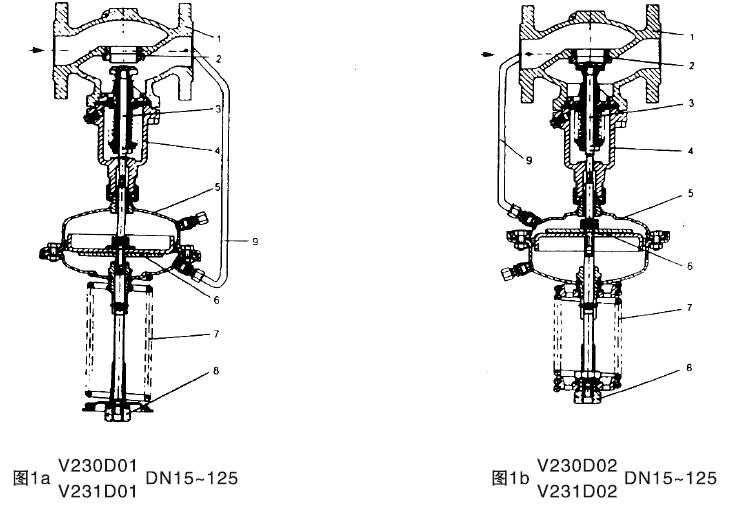

（1）作閥后壓力調節時的工作原理：（見圖1a)

      工藝介質的閥前壓力P1經過閥芯、閥座的節流后，變為閥后壓力P，P2經過導壓管輸入到執行器的下膜室內作用在頂盤上，產生的作用力與彈簧的反作用相平衡，決定了閥芯、閥座相對位置，控制閥后壓力。當閥后壓力P2增加時，P2用作在項盤上的作用***也隨之增加。此時，碩盤的作用力大于彈簧的反作用力，使閥芯關向閥座的位置，直到頂盤的作用力與彈簧反作用力相平衡為止。這時，閥芯與閥座之間的流通面積減少，流阻變大，從而使P2降為設定值。同理，當閥后壓力P2降低時，作用方向與上村相反，這就是閥后壓力調節時的工作用原理。

當需要改變閥后壓力P2的設定值時，可調整調節螺母8.

（2）作閥前壓力調節時的工作原理：（見圖1b)

     工藝介質閥前壓力P1通過閥芯、閥座節流后變為閥后壓力P2，同時P1通過導壓客輸入到執行器的上膜室內作用在頂盤上，產生的作用力與彈簧的反作用力相平衡，決定了閥芯、閥座的相對位置，控制閥前壓力。當閥前壓力P1增加時，P1作用在頂盤的作用力也隨之增加。此時頂盤上的作用力大于彈簧的反作用力，使閥芯向離開閥座方向移動，直到頂盤的作用力與彈簧反作用力相平衡為止。這時閥芯與閥座之間流通面積變大，流阻變小，從而使P1 降為設定值。同理，當閥前壓力P1降低時，作用方向與上述相反，這就是閥前太力調節時的工作原理。

當需要改變閥前壓力P1的設定值時，可調整調節螺桿8。

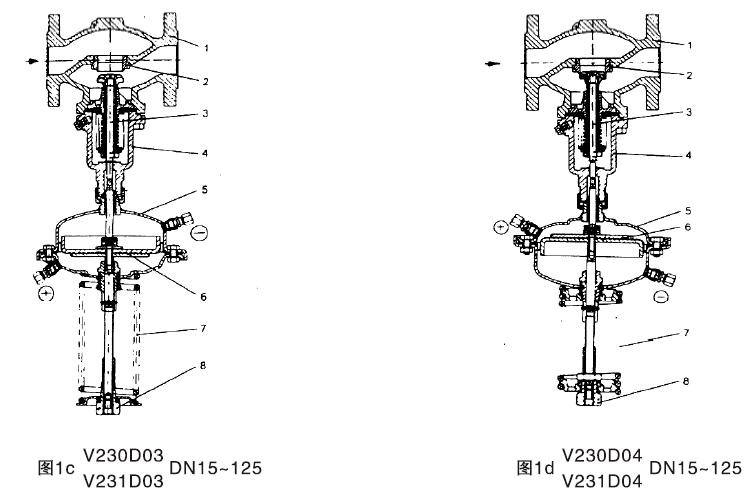

（3）作差壓控制時的工作原理：（圖1C、圖1d及安裝示例）

     工藝介質通過閥節流后，進入被控設備，而被控設備的差壓，分別引入閥的上、下膜室，在上、下膜室內產生推力，并與彈簧反力相平衡，從而確定了閥芯與閥座的相對位置，而閥芯與閥座的相對位置確定了差壓值幺P的大小。當被控差壓變化時，力的平衡被破壞，從而帶動閥芯運動，從閥芯的運動改變了閥的阻力系數，即控制了被控差壓值為沒定值。這就是差壓控制的工作原理。
